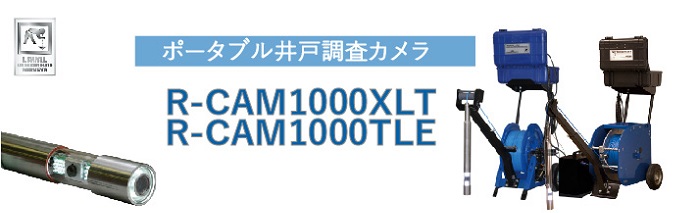

トップページ > 製品紹介 > ポータブル井戸調査用カメラ

    • コンパクト設計で移動・設置も簡単

      ケーブルリールはコンパクト設計になっており、コントロールユニットは本体から離れて
      操作可能(約2m程度) タイヤが付属していますので、持ち運びが簡単です。
      全体的にコンパクトな設計なので、狭い現場でも容易に持ち込めます。

      操作は簡単で誰でも使えます。

      ボタン・レバーひとつのシンプル設計です。

      明るく鮮明な映像

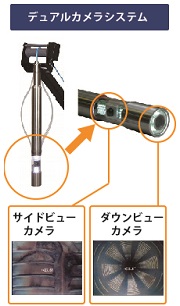

      下面・側面方向の撮影が可能。側方360度・無制限回転し、高輝度白色LEDライト搭載しています。

      映像は内臓メモリへ記録ができます。

      撮影した動画や写真はDVR(Degital Video Recorder)で内臓のフラッシュメモリに記録します。
      また外付けUSBメモリへも書き出し可能。
      掘削後の作業報告書・完成図書などに容易に活用できます。

      現場に応じた電源供給方式

      AC電源(コンセント)、バッテリーボックスから選択できます。

    • CCDカメラ
      寸 法 外径:50mm(2in) / 長さ:508mm(20in)
      質 量 8.2kg
      材 料 ハウジング:ステンレス / 窓:パイレックスガラス
      レンズ BK-7ガラス(Schott製光学ガラス)
      ビデオ方式 NTSC方式準拠
      照 明 高輝度白色LED
      最大耐水圧 35kgf/cm2(500psi)
      コネクタ UHF同軸用防水コネクタ
      動作温度 0~50℃
      適応管径 76mm~305mm(3in~12in)
      適応深度 305m(1,000feet)
      ※コードリールオプション396m(1,300feet)も選択可
      電 源 AC100V(アダプター付)
      DC12VバッテリーBOX(アダプター付)※オプション選択可
      コントロールユニット
      ケーブル ケブラー同軸ケーブル 5.9feet/約300m
      モニター 9型LCDカラー液晶モニター
      モニター操作 Bluetoothキーボード
      深度表示 0.03m刻み表示(任意の位置で 0m 設定可能)
      カメラ制御 360度回転制御・SIDE/DOWN view切替
      LED調光 5段階切替
      録画 内臓フラッシュメモリ16GB
      (外付けUSBメモリ16GB増設可)
      録画
      フォーマット
      MP4形式(静止画:JPEG形式)
      拡張ピン/
      スロット
      マイクピンx1 USBスロットx2(forキーボード,USBメモリ)
      その他付属品
      ブーム・電源リール・車輪付専用台
      センタリングバンド
      CCDカメラハウジング専用バッグ
      製造元
      製造元 Laval Underground Surveys (米国・Fresono)
      http://www.lavalunderground.com/
    • カタログを更新しました! (カタログ作成日:2017/3/1)



    • ダウンロード希望の方は上の写真のリンクをクリックしてください。
      PDFが別ウィンドウにて立ち上がります。(データ:約2.0MB PDF形式 混合サイズ A4x4枚 A3x1枚)
        ※ PDFビューワーが必要となります。
        ※ PDFは名前を付けて保存可能です。
        ※ Adobe Acrobat reader はこちらのサイトから無償インストールできます。
            郵送ご希望の方はページ右上部の、「お問い合わせ」のリンク先ページから申し込みください。

    • 5秒間隔で写真は自動に入れ替わります

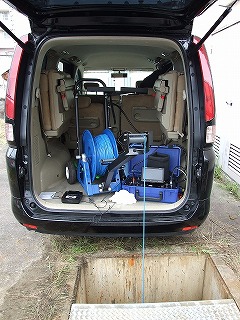

      • バンに乗せて

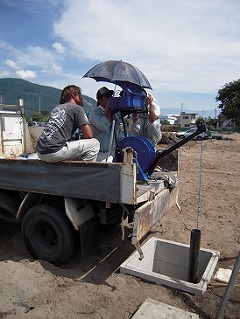

      • トラックに乗せて

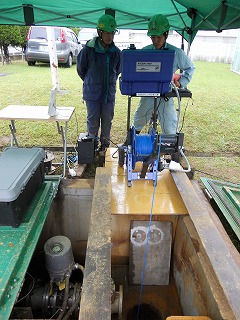

      • 小さな足場で

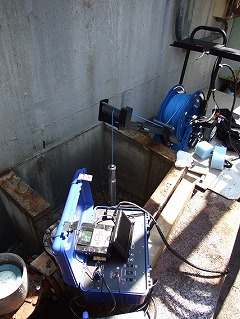

      • 入り組んだ現場

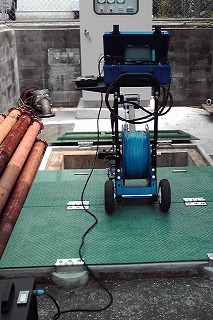

      • トラックが入れない場所でも

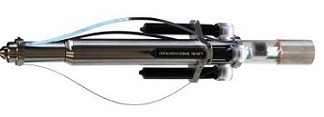

    • 補助ライト

      R-CAM1000XLTのカメラシステムのオプションとして、アタッチすることができます。

      特 徴 ミリタリー仕様ライトx3本(単三電池・約20h使用可)
      日亜LED搭載(寿命約10,000h)
      明るさは38ルーメン(1本あたり)

      R-CAM1000XL カメラへアタッチ例
      スリムカメラ/SC-166

      R-CAM1000XLTのカメラシステムのオプションとして、アタッチすることができます。
      本製品はDOWN viewのみの映像となります。

      寸 法 外径:42mm(1.66in) / 長さ:42mm(16.5in)
      質 量 4.1kg
      材 料 ハウジング:ステンレス / 窓:パイレックスガラス
      レンズ BK-7ガラス(Schott製光学ガラス)
      最大耐水圧 36kg/cm2
      動作温度 0~50℃
      適応管径 50mm~250mm(2in~10in)
      深井戸用カメラ/DC-5150
      寸 法 外径:60mm(2.35in) / 長さ:616mm(24.25in)
      質 量 6.5kg(カメラハウジング部)
      材 料 ハウジング:ステンレス / 窓:パイレックスガラス
      レンズ 超硬質サファイアガラス
      最大耐水圧 176kg/cm2(2500psi)
      動作温度 0~65℃
      適応管径 76.2mm~762.0mm (3in~30in)
      最大深度 1,524m(5,000feet)
      SC-System

      水深100m(SC-350),150m(SC-500)まで対応のコンパクトな簡易調査システムです。
      本製品はDOWN viewのみの映像となります。

      カメラ SC-166 or R-CAM1000XLT 装着可能
      コントロール
      ユニット
      ウィンチ一体型
      モニタ 7インチモニター VIDEO端子付
      ウィンチ
      ケーブル
      手動ウィンチ(107m or 152m)
      付属品 深度カンウタ付三脚台
      電源供給 AC100V or 専用バッテリーBOX
      DW-System

      水深450m(DW-1500),600m(DW-2000)まで対応ガイド付自動巻きウィンチシステムです。
      *R-CAMカメラ装着時のみ

      カメラ SC-166 or R-CAM1000XLT 装着可
      コントロール
      ユニット
      R-CAMコントロール
      システム
      モニタ 9インチモニター
      録画 内臓フラッシュメモリ *外付けUSBメモリ増設可
      ウィンチ
      ケーブル
      ガイド付自動巻き取りウィンチ(457m or 609m)
      付属品 深度カンウタ付三脚台
      電源供給 AC100V or 専用バッテリーBOX
    • カメラサイドからの製品比較
      モデル名 R-CAM1000XS SC-166 スリムカメラ DC-5150 深井戸カメラ
      カメラサイズ 5.1cm(O.D.) 50.8cm(L) 4.2cm(O.D.) 42.0cm(L) 6.0cm(O.D.) 61.6cm(L)
      質 量 8.2kg 4.1kg 6.5kg
      対応井戸径 76mm~305mm 50mm~250mm 76mm~762mm
      対応深度 304.8m(*396.2m) 304.8m(*396.2m) 1,524m
      耐水圧 35.2kgf/cm2(500psi) 35.2kgf/cm2(500psi) 175.8kgf/cm2(2,500psi)
      対応温度 0~50℃ 0~50℃ 0~65℃
      カメラ動作 SIDE(360度無制限回転)/
      DOWN view切替可
      DOWN view SIDE(360度無制限回転)/
      DOWN view切替可
      ケーブル長 107m/SC-350 *1
      152m/SC-500 *1
      300m/R-CAM1000 *2
      396m/R-CAM1300 *2
      457m/DW-1500 *2
      609m/DW-2000 *2
      107m/SC-350 *1
      152m/SC-500 *1
      300m/R-CAM1000 *2
      396m/R-CAM1300 *2
      457m/DW-1500 *2
      609m/DW-2000 *2
      1219m/Model40 *3
      1524m/Model50 *3
      *1 -- SC ユニットはダウンビューのみのカメラ操作となり、ウィンチは手動となります
      *2 -- R-CAM コントロールユニットが必要となります
      *3 -- CU500の コントロールユニットが必要となります
      システムサイドからの製品比較
      システム名 R-CAM システム DW システム 簡易システム 深井戸調査システム
      モデル名 R-CAM1000
      R-CAM1300
      DW-1500
      DW-2000
      SC-350
      SC-500
      SKID MOUNTED
      特色 コンパクトかつ機能性抜群 低価格!簡易調査に 大規模な調査に
      装着カメラ SC-166 ○*4 ○*4 ○*4 ×
      R-CAM
      1000XLT
      ○*4 ×
      DC5150 × × ×
      注記 *4 -- ビュー切替不可。ダウンビューのみとなります
      コントロールユニット R-CAM コントロールユニット ウィンチ一体型 CU500
      ウィンチ 自動巻取り・車輪付き ガイド付自動巻取り 手動式 自動巻取り
      ウィンチ名/ケーブル長 R-CAM1000/300m
      R-CAM1300/396m
      DW-1500/450m
      DW-2000/600m
      SC-350/100m
      SC-500/150m
      Model10/ 457m
      Model20/ 762m
      Model40/1,219m
      Model50/1,524m
      付属品 車輪付き台座 深度カウンタ付三脚台 専用モニタ、ラック、
      テーブル、
      スキッドプレート
      システム
      イメージ
